1、系统介绍

传统桩基施工过程中，由于桩基础施工为隐蔽工程，过程难把控；人员需全程旁站指挥；受现场环境影响，测量不及时；造成工序衔接浪费时间且现场施工记录数据繁多;质量问题无数据回溯。

通过采用北斗卫星定位技术、IOT、云计算、大数据等手段，机械加装物联网传感设备的方法。解决桩基施工过程中放样费时费力、施工质量、进度把控难、质量追溯复杂等问题，切实做到过程控制。

2、功能价值

(1)实时远程监控并预警

实时监测，有问题及时预警，及时纠偏

（2）无需测放线，切实指导现场施工

通过查看驾驶室导航平板展示后台云图，能让驾驶员更便捷、更直观的看到现场情况，以便及时调整下一步操作。高精度定位，只需导入点位，无需现场放样节省测量时间，工序顺畅衔接。

（3）监测记录按报表导出，数据真实有效，减少现场资料工作。数据长时间保存，可按条件查询并导出使用。施工数据实时传输到后台，生成施工进度报告、施工质量报告、强夯机工况报告等。

（4）监测数据

①夯锤位置：厘米级定位夯锤和机身的水平位置、高程及方向（水平精度 0.8cm+1ppm 、高程精度1.5cm+1ppm）；能提供多种方式排布夯点位置（文件导入/基准点+方位/两个夯点位置）并在平板电脑显示出来，现场无需放点，提高工作效率；

②夯击参数：准确自动记录夯击次数、夯锤落距、夯击能、夯沉量；

3、系统展示

（1）软件部分

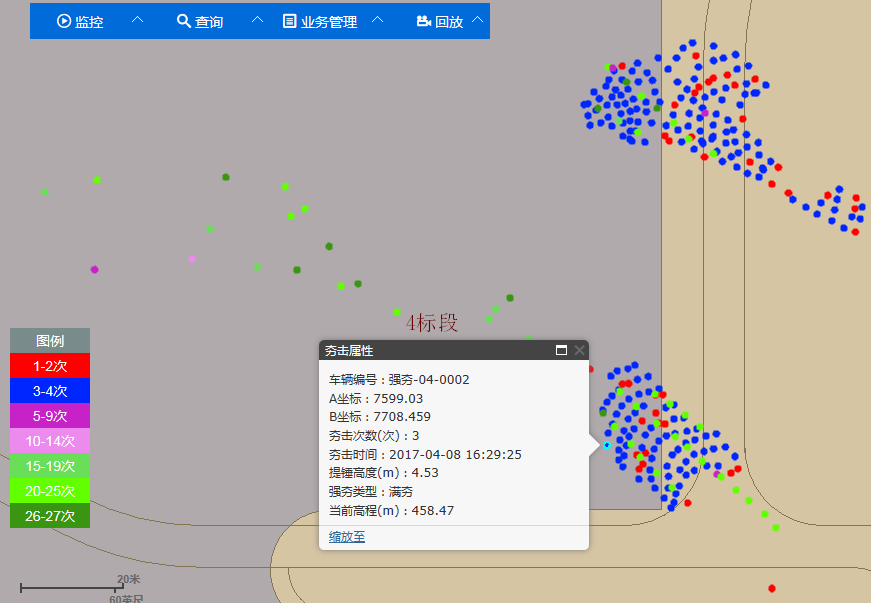

图-后台数据展示

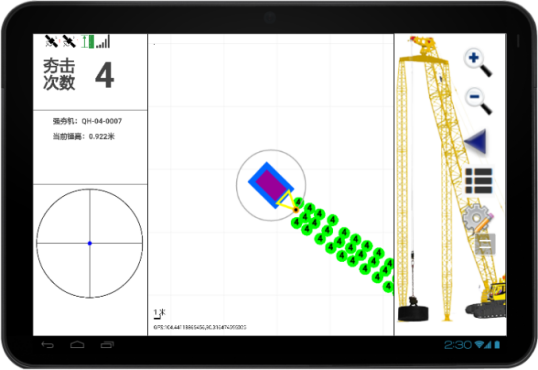

图-驾驶室导航平板

（2）系统结构组成

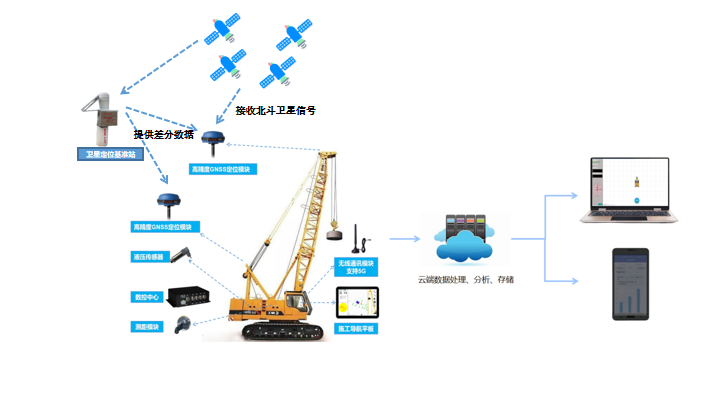

图-桩机智慧化管控系统组成

4、系统特点

针对桩机施工连续性强的特点，通过RTK基站数据差分技术实现高精准厘米级定位，达到工序衔接顺畅的目的。无需测量人员跟点作业，减少人为引导时间，大大缩短工序转换时间。
